零序互感器
WYCT0750
?
產品說明 | 測量用 儀器、儀表用 保護用 | |||||
性能指標 | 參數 | 符號 | 指標 | |||

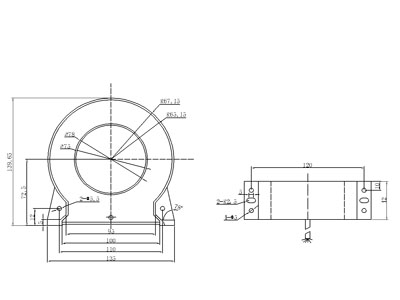

主要尺寸 | -- | 內孔/長/寬/高 | ||||
（75mm/135mm/42mm/140mm） | ||||||
一次電流 | In | 0~300A | ||||
二次輸出電流 | IO | 0~300mA | ||||
負載電阻 | RL | >10kΩ(<1kΩ) | ||||
精度等級 | ρ | 0.1.0.2、0.5 級 | ||||
線性范圍 | － | 5%~120% | ||||
額定點相位差 | δ | 5ˊ~15ˊ | ||||
耐壓 | Vd | 3000V/min | ||||
絕緣強度 | － | 1000MΩ/500V/min | ||||
工作溫度 | Ta | -25℃ ~ +65℃ | ||||
存儲溫度 | Ts | -40℃ ~ +80℃ | ||||
工作頻率 | f | 45Hz ~1500Hz | ||||
相對濕度 | － | <90% | ||||
外殼材料 | － | 阻燃PBT/阻燃ABS | ||||
產品特點 | ■ 采用環氧樹脂封灌 符合ROHS，抗震性能好。 | |||||
■ 采用穿孔方式，便于母線安裝。 | ||||||
■ 采用高導磁材料，測量范圍寬。 | ||||||
■ 外形美觀大方，體積較小，使用靈活。 | ||||||
產品應用 |
| |||||
主要規格 | 輸入 | 輸出 | 負載 | 精度 | 相位差 | 線性范圍 |
1A | 0.5mA | 200Ω | 0.1 | <15ˊ | 5%~120% | |
50A | 10mA | 200Ω | 0.1 | <15ˊ | 5%~120% | |
1O0A | 50mA | 200Ω | 0.1 | <15ˊ | 5%~120% | |
200A | 50mA | 200Ω | 0.1 | <20ˊ | 5%~120% | |
300 | 100 mA |
|
|
|
| |
注意事項 | ■ 輸出方式為引線式，也可用接插件輸出。 | |||||
