電機保護用互感器
WYCT7961
?
產品說明 | 測量用 電機保護用 | ||||||
性能指標 | 參數 | 符號 | 指標 | ||||

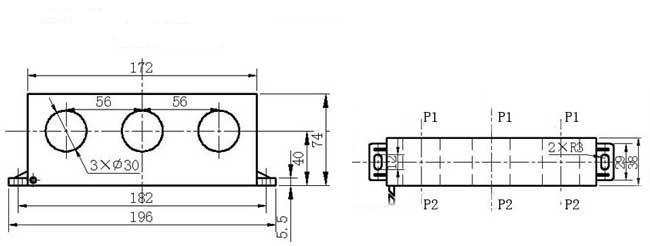

主要尺寸 | -- | 內孔/長/寬/高 | |||||
（30mm/196mm/38mm/74mm） | |||||||
一次電流 | In | 0~250A | |||||
二次輸出電流 | IO | 0~200mA或0~2V | |||||
負載電阻 | RL | >10kΩ(<1kΩ) | |||||
精度等級 | ρ | 0.1.0.2、0.5 級 | |||||
線性范圍 | － | 5%~120% | |||||
額定點相位差 | δ | 5ˊ~15ˊ | |||||
耐壓 | Vd | 3000V/min | |||||
絕緣強度 | － | 1000MΩ/500V/min | |||||
工作溫度 | Ta | -25℃ ~ +65℃ | |||||
存儲溫度 | Ts | -40℃ ~ +80℃ | |||||
工作頻率 | f | 45Hz ~1500Hz | |||||
相對濕度 | － | <90% | |||||
外殼材料 | － | 阻燃PBT/阻燃ABS | |||||
產品特點 | ■ 采用環氧樹脂封灌 符合ROHS，抗震性能好。 | ||||||
■ 采用穿孔方式，便于母線安裝。 | |||||||
■ 采用高導磁材料，測量范圍寬。 | |||||||
■ 外形美觀大方，體積較小，使用靈活。 | |||||||
產品應用 |
| ||||||
主要規格 | 輸入 | 輸出 | 負載 | 精度 | 相位差 | 線性范圍 | 過載倍數 |
50A | 50mA 或0~2V | 200Ω | 0.1 | <15ˊ | 5%~120% | 10 | |
100A | 25mA或0~2V | 200Ω | 0.1 | <15ˊ | 5%~120% | 10 | |
150A | 100mA或0~2V | 200Ω | 0.1 | <15ˊ | 5%~120% | 10 | |
200A | 50mA或0~2V | 200Ω | 0.1 | <20ˊ | 5%~120% | 8 | |
250 | 200 mA或0~2V | 200Ω | 0.1 | <20ˊ | 5%~120% | 8 | |
注意事項 | ■ 輸出方式為引線式，也可用接插件輸出。 | ||||||
